Header structure

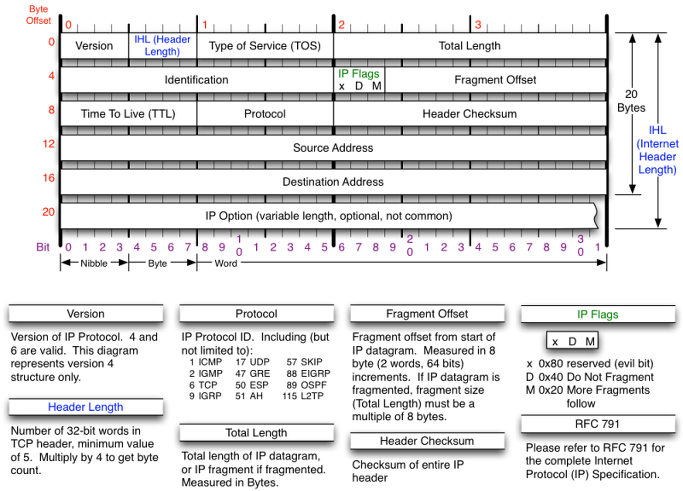

1. IP header

Version: IPv4 or IPv6

Header Length: Word 단위. 최소 5임 5 * 32 = 160bit = 20byte

TOS: 요구되는 서비스 품질 나타냄

Total Length: 전체 IP패킷의 길이를 byte 단위로 나타냄

Identification: 분열이 발생한 경우 패킷을 다시 결합하기 위해 사용(유일성)

IP Flags: 분열의 특성을 나타내는 플래그

Fragment Offset: 단편화되기 전 데이터 시작점으로부터의 차이

-> 값을 8로 나눔. 800이라면 100

TimeToLive: 패킷 수명으로 이동할 수 있는 단계의 수

Protocol: 상위 계층 프로토콜이 어떤 프로토콜인지 나타냄

Header Checksum: 헤더에 대한 오류검출

src address: 송신지 IP주소

dst address: 수신지 IP주소

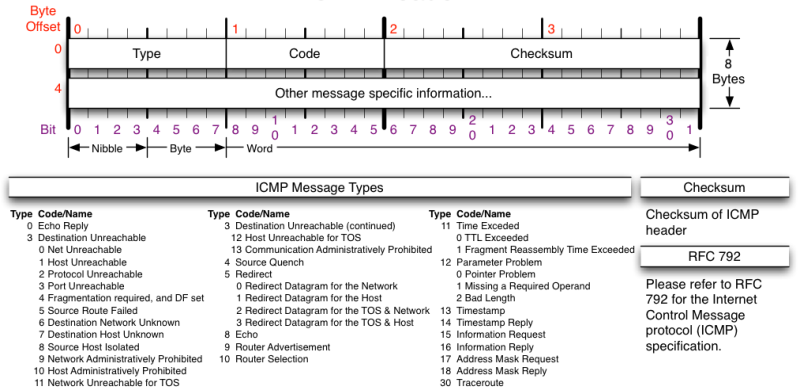

2. ICMP header

Type: ICMP 메세지 종류

Code: Type에 대한 상세한 설명

Checksum: 패킷의 이상유무 확인

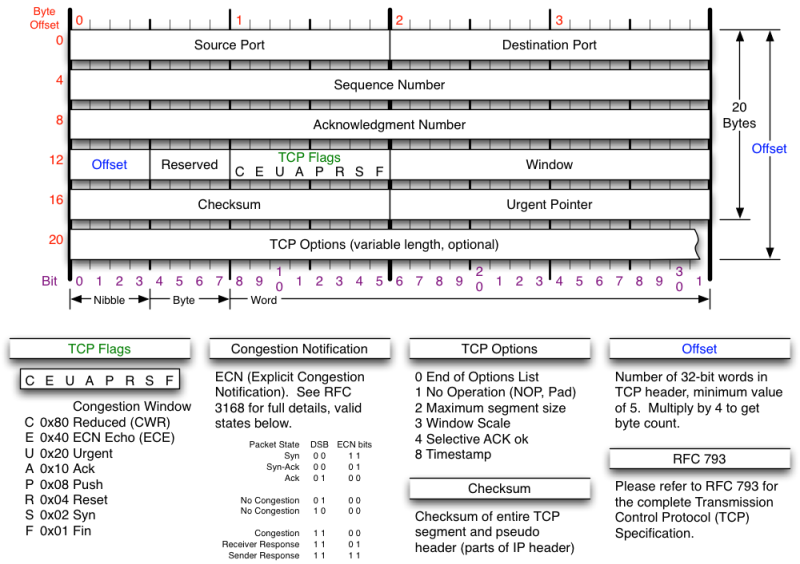

3. TCP header

Source Port: 송신지 포트 번호

Destination Port: 수신지 포트 번호

Sequence number: SYN에 사용되는 번호. Random value이고 이를 통해 신뢰성 및 흐름제어 기능 제공

Acknowledgement number: 데이터를 받은 수신자가 예상하는 다음 시퀀스 번호를 의미함

Offset: 헤더가 아닌 데이터가 시작되는 위치가 어디부터인지 표시

Reserved: (reserved+NS) 미래를 위해 예약된 필드

Flags: 현재 segment의 속성을 나타냄 총 8개가 있음

Window: 한번에 전송할 수 있는 데이터의 양을 의미(흐름제어)

Checksum: 헤더 오류 점검

Urgent Pointer: 긴급 포인터로, URG 플래그가 1이라면 수신 측은 이 포인터가 가리키고 있는 데이터를 우선 처리함

Options: TCP 기능 확장시 사용(Option을 사용하면 TCP Header의 최대 길이는 60byte가 됨. Option이 없으면 최소 20byte)

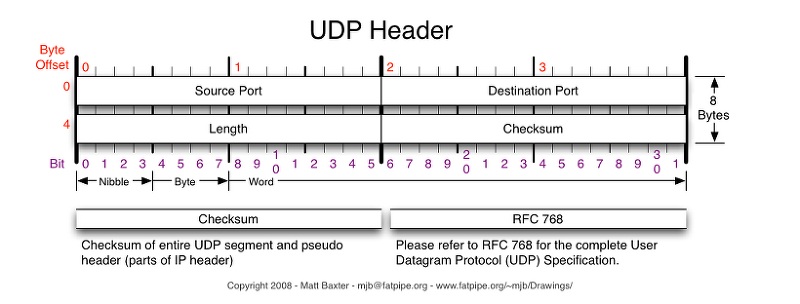

4. UDP header

Source Port와 Destination Port는 동일

Length: 헤더와 데이터를 합친 길이

Checksum: 헤더와 데이터를 포함해 체크함



---

실제 internet packet을 수집해 분석해보기



wireshark나 microsoft network monitor를 사용하면 된다.

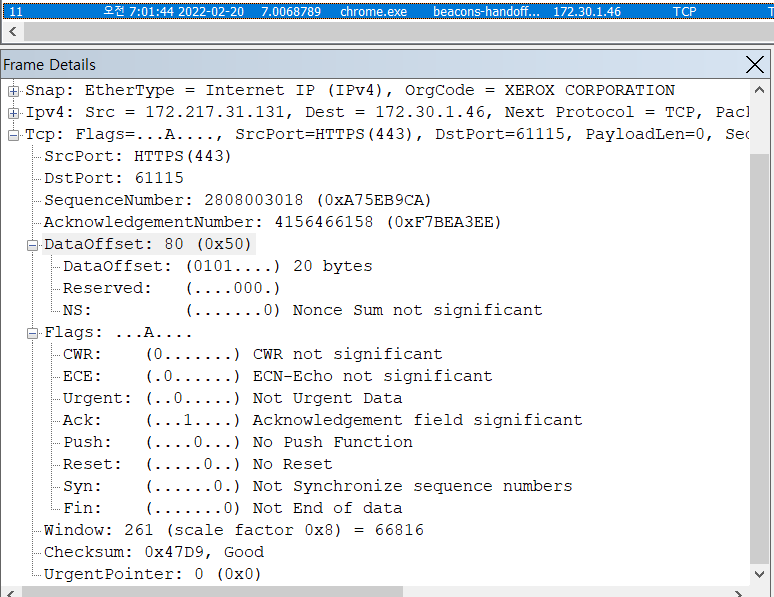

TCP header

tool을 사용하면 패킷 분석을 다 해준다.

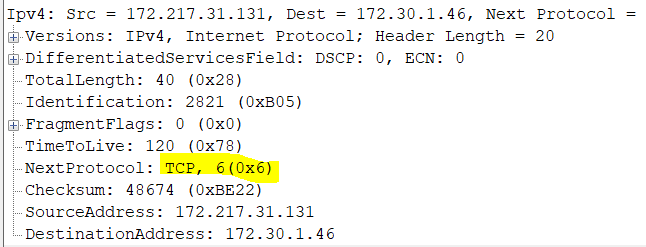

IP header

전송계층이 TCP라서 Protocol의 값이 6이다.
