[Packet Tracer] 무선랜

이전 글에서 PC, 태블릿, 스마트폰 누구나 Wireless Router0에 연결해 무선랜을 사용할 수 있었음

하지만 실제로 우리가 Wi-Fi가 가능한 스마트폰이나 노트북을 사용할 때 아무 무선 네트워크(AP)에 연결할 수 있는 것은 아님! -> 보통 패스워드를 설정해 허가된 사람만이 장치에 연결할 수 있도록 함



인증 방식

• WEP(wired Equivalent Privacy)
• WPA(Wi-Fi Protected Access)
• WPA2(개인용과 기업용)



무선 인증 처리 흐름

1. AP는 자신의 SSID나 인증 방식 등을 담아 대상 없이 주위에 브로드캐스트(=비콘 메시지)
2. 무선 단말 장치가 수신 가능(비콘 중에서 가장 세기가 큰 AP를 자동으로 선택하거나, 연결하고자 하는 AP를 수동으로 선택)
3. 사용자가 무선 단말 장치에 인증 정보를 입력하면, 단말 장치와 AP는 서로 세션키를 생성하기 위한 난수를 교환
4. 공유한 인증 방식에 따라 인증 정보와 교환한 난수 등을 이용해 동일한 세션키 생성
5. 이 세션키를 가지고 송신하는 데이터를 암호화해 전송하고 수신 쪽은 복호화 진행

*WEP와 WPA는 취약점이 노출되어 안전하지 않으므로, WPA2만 다룰 예정



Passphrase를 통해 AP에 접속이 허용된 사용자를 구분



설정 저장 시 연결됐던 단말장치들이 모두 끊어짐



인증 방식을 WPA2-PSK로 선택하고 PSK Pass Phrase를 위에서 설정한 값으로 바꿔주면 다시 Wireless Router0에 연결됨

이 절차는 우리가 Wi-Fi에 접속하기 위해 공유기 비번을 입력하는 것과 같음

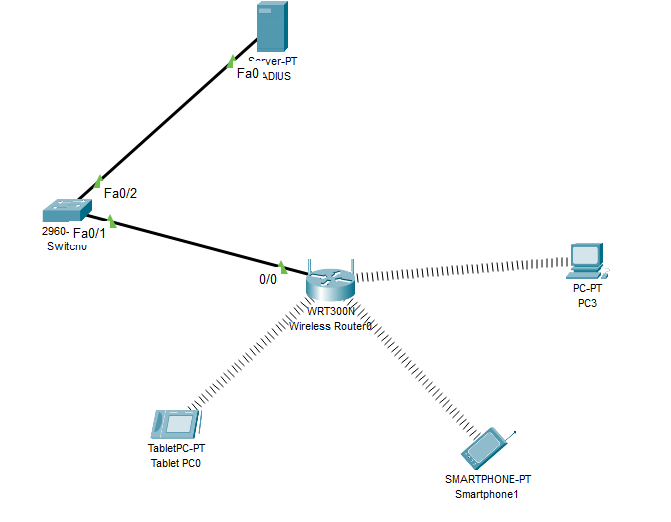

기업용으로 사용할 때는 PSK가 아니라 RADIUS(remote authentication dial in user ser-vice)라고 하는 인증 서버를 구축해야 함



1. RADIUS 설정

- Display Name을 RADIUS로 바꿈

- Static IP: 203.237.20.101/24

- AAA 서비스 활성화(아래와 같이 설정)



2. Router WPA2 설정

항목	설정 값
인증 프로토콜	WPA2 Enterprise
RADIUS 서버 IP 주소	203.237.20.101
무선 라우터 패스워드	WRpwd



3. 무선 단말 장치 설정

RADIUS 서버에서 User에 부여한 ID와 Password 입력



RADIUS에 포함된 아이디와 비밀번호이면 라우터와 연결됨
